Blender 3D Intro. 루프 컷Loop-Cut 다중 면 분할 - 1



1. Introduction



이번 시간에는 기본 모델링에서 매우 유용한 다중 면 분할 도구인 루프 컷Loop-Cut 도구 사용법에 대해서 알아보겠습니다. 일반적인 사용법 순서는 다음과 같습니다.



1) 객체를 선택(객체 클릭)하고 크기를 적당하게 조절합니다.

2) 편집 모드로 진입(Tab 키)

3) 루프 컷Loop-Cut 도구 아이콘 선택

4) 옵션으로 컷 수(Numbers of Cut)  결정

5) 루프 컷 실행.

6) 루프 컷 상태 해제.





2. Code



위 개요에 따라 예제를 아래와 같이 세부적으로 진행합니다.

1) 객체를 선택(객체 클릭)하고 옵션(F9) 창에서 크기를 적당하게 조절합니다.

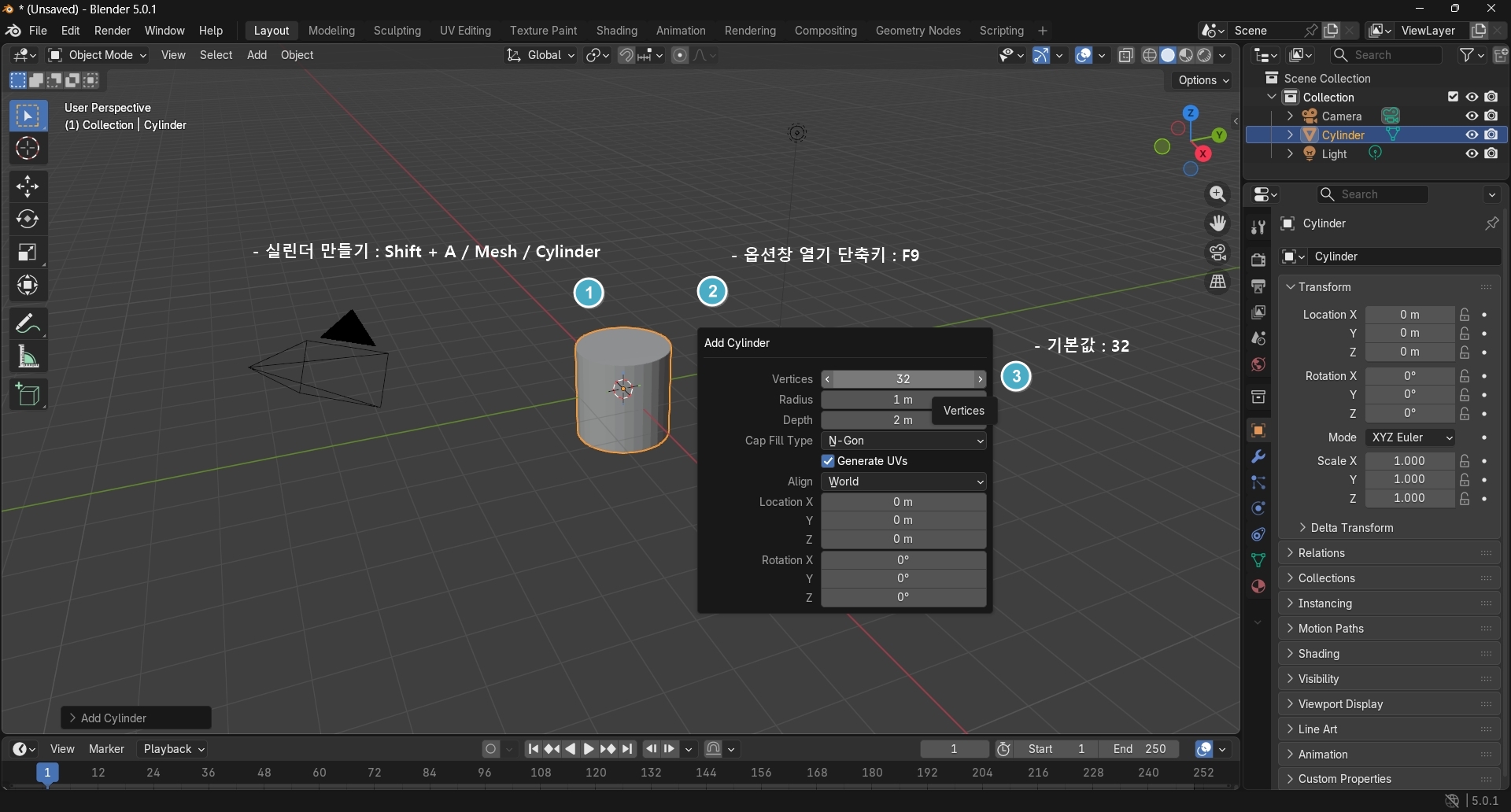

[ 루프 컷 Step 1 : 실린더의 활용 - 1 ]



- Vertices 옵션 기본값은 32. 필요에 따라 이 숫자를 바꿉니다.

- 숫자가 커질수록 더 매끈하고 둥근 원기둥이 됩니다.





2) 실린더를 6각 기둥으로 전환하기



[ 루프 컷 Step 2 : 실린더를 6각 기둥으로 변환 ]



- Vertices 값 : 6

- Depth 값 : 10 m

- 이 단계까지는 오브젝트 모드입니다.





3) 편집 모드로 진입(Tab 키)하고 루프 컷Loop-Cut 도구 선택



- 실린더 객체가 선택된 상태에서 Tab 키를 쳐서 편집 모드로 전환합니다.

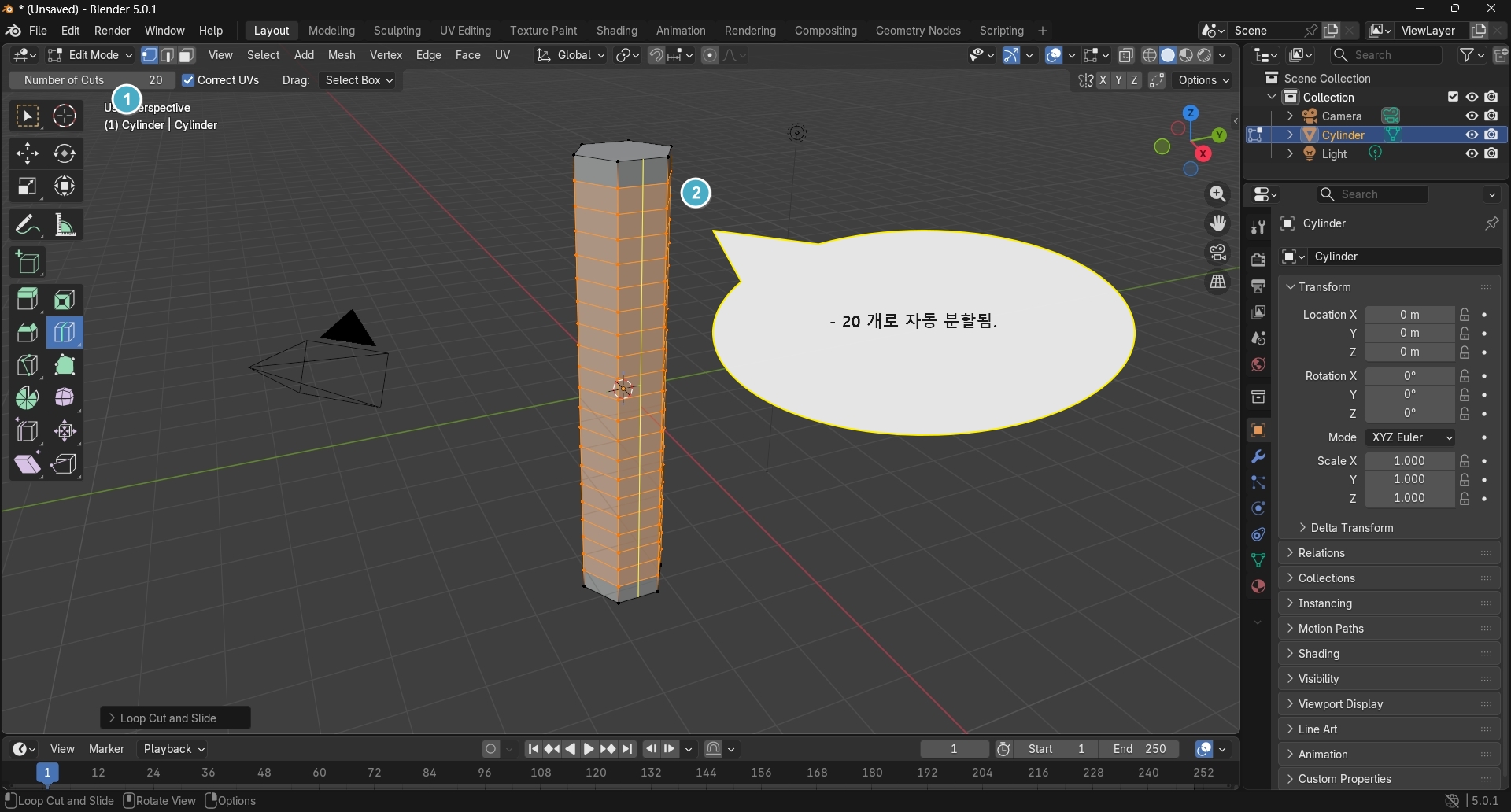

[ 루프 컷 Step 3 : 루프 컷 컷수 옵션을 20으로 설정하기 ]



- 이후 루프 컷Loop-Cut 도구를 선택합니다.

- 루프 컷 도구의 컷수 옵션값을 20으로 선택.

- 이 옵션 입력창이 상단에 나타나지 않으면 F9키로 옵션창을 명시적으로 열어보세요.



- F9을 눌러도 나타나지 않으면 다음 가나다라 순서대로 다시 시도해보세요.

가) 객체 선택

나) 편집 모드로 전환

다) 루프컷 도구 선택

라)  F9 키.





4) 루프 컷 실행 전 안내선 선택하기.



루프 컷 도구를 실행하기 전에 객체 위로 마우스 포인터를 가져가면 안내선이 나타납니다. 이 안내선은 마우스 포인터의 위치에 따라 세로 또는 가로로 나타납니다. 여기서는 가로로 나타나는 안내선이 필요합니다. 마우스 포인터를 객체 위에서 상하좌우로 움직여 봅니다.

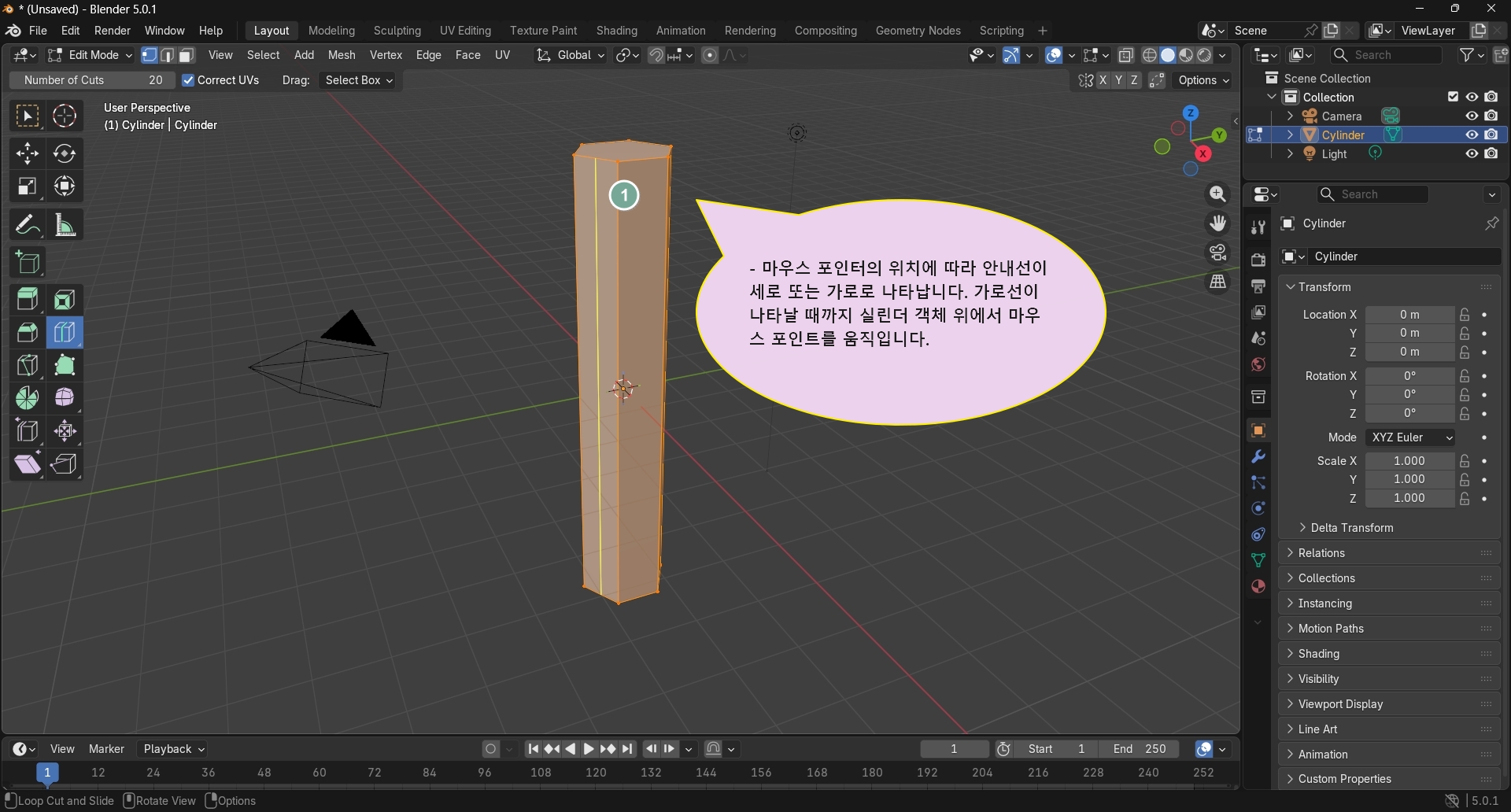

[ 루프 컷 Step 4 : 루프 컷 안내선 선택 - 세로선의 경우 ]



[ 루프 컷 Step 4 : 루프 컷 안내선 선택 - 가로선의 경우 ]





- 안내선이 가로선으로 나타날 때 마우스를 클릭합니다.

- 그러면 루프 컷Loop-Cut 기능이 실제로 실행됩니다.





5) 루프 컷 실행.



- 위에서 설정한 옵션값에 따라 루프 컷Loop-Cut 도구 기능이 실제로 실행됩니다.

- 루프 컷Loop-Cut 도구는 다중 면 분할 도구라고 할 수 있습니다.



[ 루프 컷 Step 5 : 루프 컷 기능 실행 ]





6) 루프 컷Loop-Cut 도구 상태 해제.

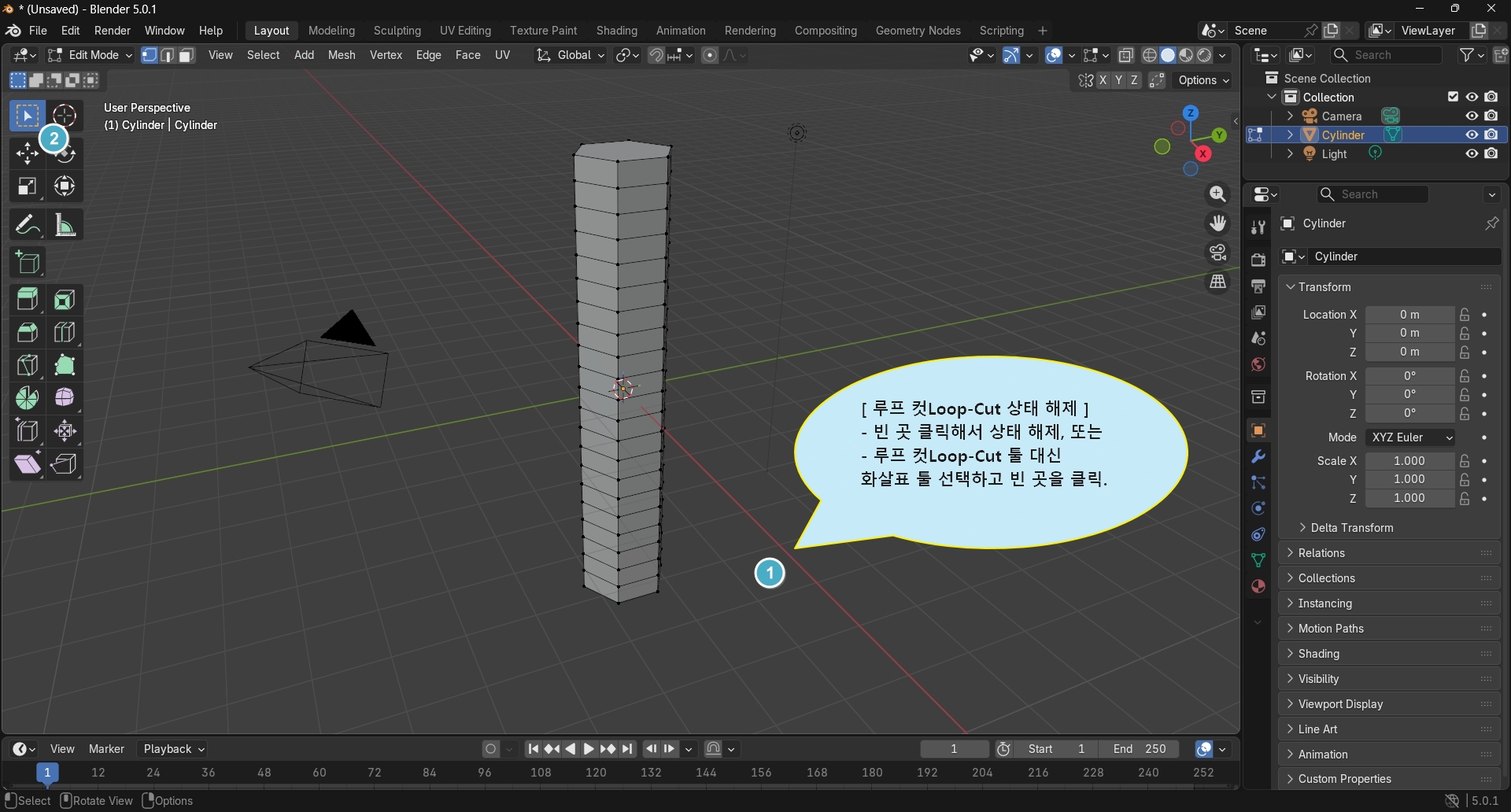

[ 루프 컷 Step 6 : 루프 컷 상태 해제 ]





3. Result



기본 예제 결과는 위 예시 화면들을 참고하고 여기서는 응용 연습 결과로 대신합니다.



- 루프 컷 그리고

- 돌출Extrude(단축키 E) 기능 응용.



[ 응용연습 ]



4. Notes



도구 옵션창 열기 F9 단축키는 여러 도구에서 사용될 수 있습니다. 보통은 도구를 선택하고 곧바로 F9 키를 눌러야 나타납니다.



■ 응용 연습 과제



1) 돌출(E) 도구 및 루프 컷 도구 연동 예제 1.

......







5. Files



특별히 가치가 있는 예제 파일은 아닙니다만. ^.^;



Ch_11_Loop_Cut_Ex_001_.blend

0.11MB

Ch_11_Loop_Cut_Ex_002_.blend

0.10MB





6. Ref.



1) Blender 3D v5.0.1 내장 도움말

2) 박범희. [ Blender 3D ] 성안당.

3) MS.Copilot.Free Deeper Mode.





Happy Programming!

^.^;
